特殊吸着装置

吸着動作

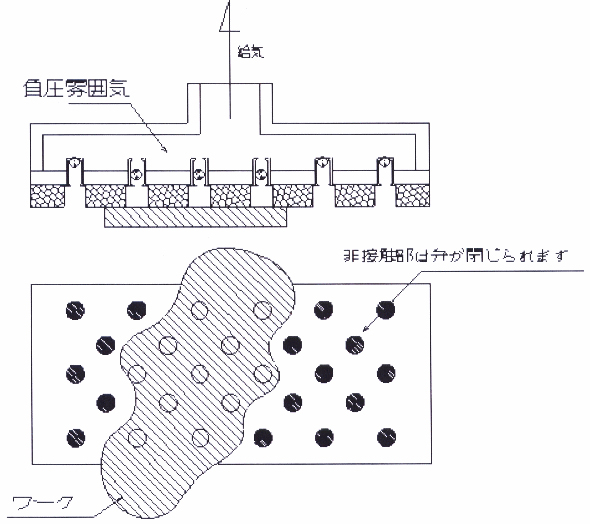

1.吸着動作

ブロアーにて吸引された空気は真空室に入りボールユニット内のボールを吸い上げ外気の流入を止めます。
次にパットにワークが接触しますと、ボールユニット内の負圧が高まりボールは落下しワークが接触している部分だけ吸着を開始します。

2.吸着ぱっと

吸着パットは（社内通称名）sスポンジ、メスポンジ、Wスポンジを基本とし用途に合せ製作しております。
ハツトバルは丸心、文丸バを使用し、大きさは用述にり表作します。
穴配列は製品より最も効率のいい配列にて製作します。

吸着テスト

1.外壁材

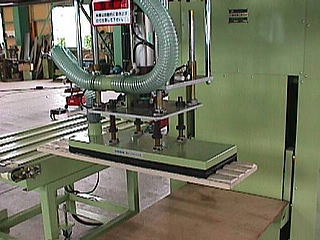

使用機械SKM-2、パットサイズ620×230、ブロアVFC506A

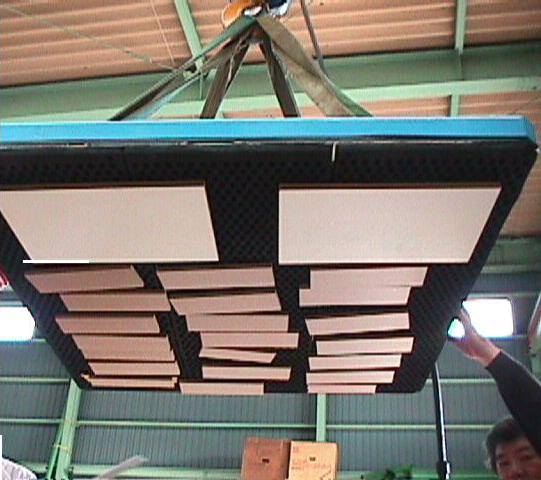

2.吸着状態

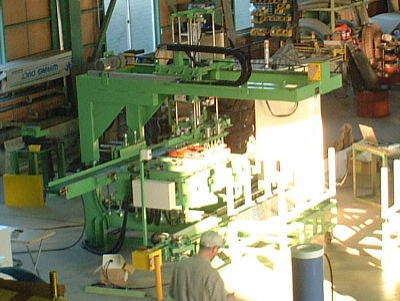

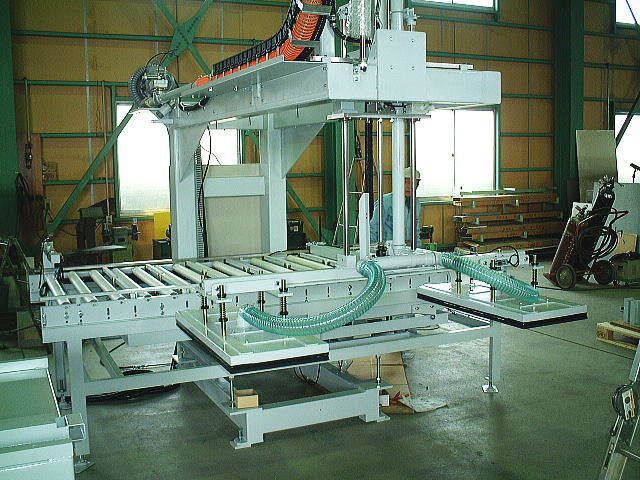

多列吸着積載装置
